F96-SZT自動準同期同步指示器
是集同步指示與自動并車為一體的S表。當發電機啟動成功，需投入并聯運行時，可投入本S表。它能測量待并發電機與系統的相位差，并通過36個紅色相差指示燈予以顯示；同時還能測量待并發電機頻率相對于系統頻率的大小，并自動調節并發電機的轉速，使待并發電機與系統之前的頻率差小于某一設定值，并且在待并發電機與系統的相位差為0°之前的某一瞬間，發出主開關合閘指令，實現待并發電機與系統之前的自動同步。

1．技術性能
在系統電壓變化額定電壓的±（10±2）%范圍，待并發電機與系統的頻差**值小于3Hz時，S表能正常工作。
*電壓閉鎖范圍：±（10±2）%
*頻差閉鎖范圍：0.1~0.3Hz（建議設定：0.19Hz）
*合閘指令導前時間：60ms~300ms（建議設定：140ms）
*加速/減速脈寬：200 ms~600 ms（建議設定：300ms）
*輸出觸點負載能力：AC250V，12A（電阻負載）；或DC30V，12A（電阻負載）。

2．功能說明

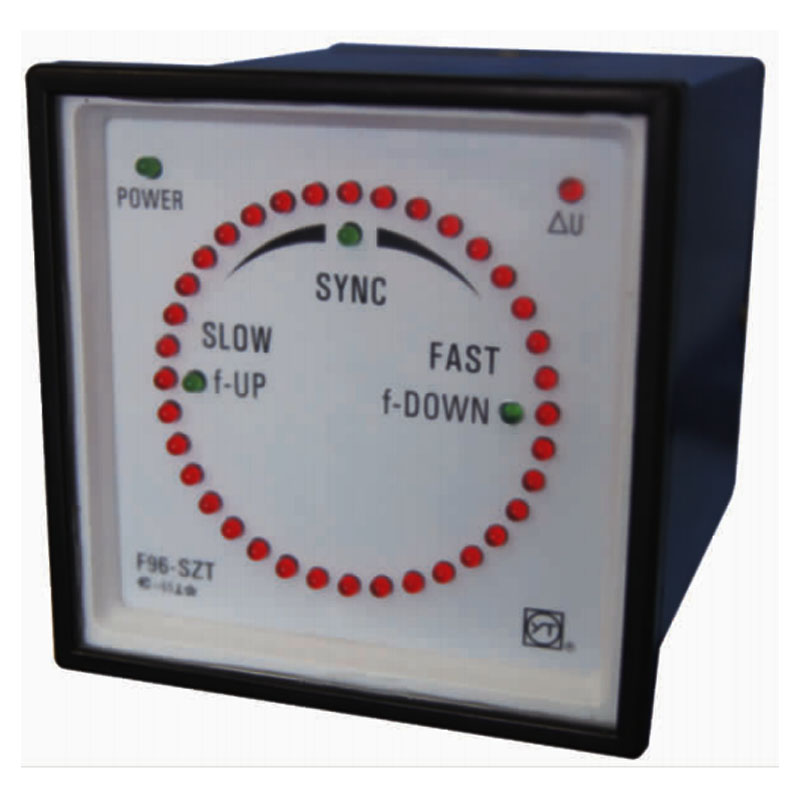

*表盤正面均勻分布有36個紅色相差指示燈，正中12點鐘處紅色指示燈表示相差為±5°，其它按次序每燈間隔10°。
*表盤的左上角設有綠色“電源”指示燈（PQWER），用于顯示S表的工作狀態。
*表盤的右上角設有紅色“電壓閉鎖”指示燈（△U），當待并發電機與系統的電壓差*過±（10±2）%時，該燈點亮。
*表盤3點鐘處設有綠色“減速”指示燈（f-DOWN），當待并發電機頻率大于系統頻率時該燈點亮，同時發出減速指令（無源常開觸點）。
*表盤9點鐘處設有綠色“加速”指示燈（f-UP），當待并發電機頻率小于系統頻率時該燈點亮，同時發出加速指令（無源常開觸點）。
*表盤12點鐘處設有綠色“合閘”指示燈（SYNC），在待并發電面與系統的頻率差和電壓差處于閉鎖范圍內，且當待并發電機與系統的相位差接近0°（導前時間設計范圍內）該燈點亮，同時發出并車合閘指令（無源常開觸點）。
*后蓋板設有合閘導前時間7檔位的設定旋鈕，頻差閉鎖范圍7檔位的設定旋鈕和加速/減速脈寬5檔位的設定旋鈕，詳見圖7.5；合閘導前時間設定見表3，頻差閉鎖范圍的設定見表4，加/減速脈寬的設定見表5。

注：加速/減速脈寬設定旋鈕的“5”、“6”、“7”用于本S表自檢試驗。
